摘要：在原理图的设计过程中，都不可避免的会涉及到线路中线号的问题，例如显示电线的截面积信息，电线颜色等。

关键字：标签，线号，电线

正文

在原理图的设计过程中，都不可避免的会涉及到线路中线号的问题，除了需要显示线号外，还需要显示电线的截面积信息，电线颜色等，一个简明的线号标签可以提高工程师看图的效率，减少出错的概率。SOLIDWORKS Electrical可以帮助我们快速的实现这些电线信息的显示，如图1所示。

图1

操作过程

1、定义工程中电线样式的属性

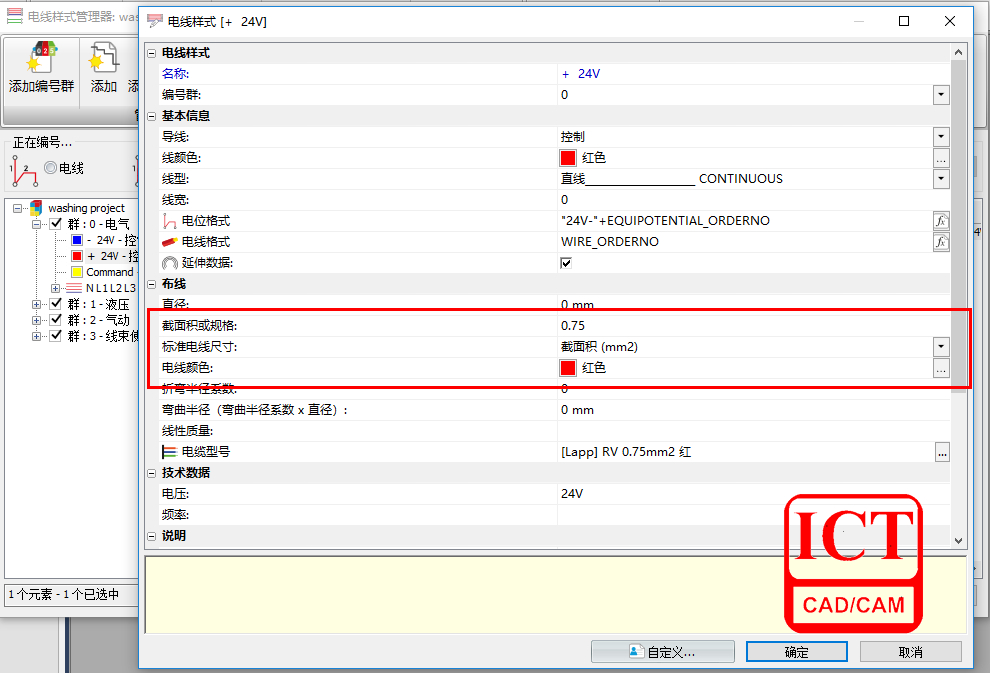

1.1 打开电线样式管理器，并确认电线样式的属性是否完成了截面积、单位、颜色的设定，如图2所示；

图2

2、创建一个电位标签符号

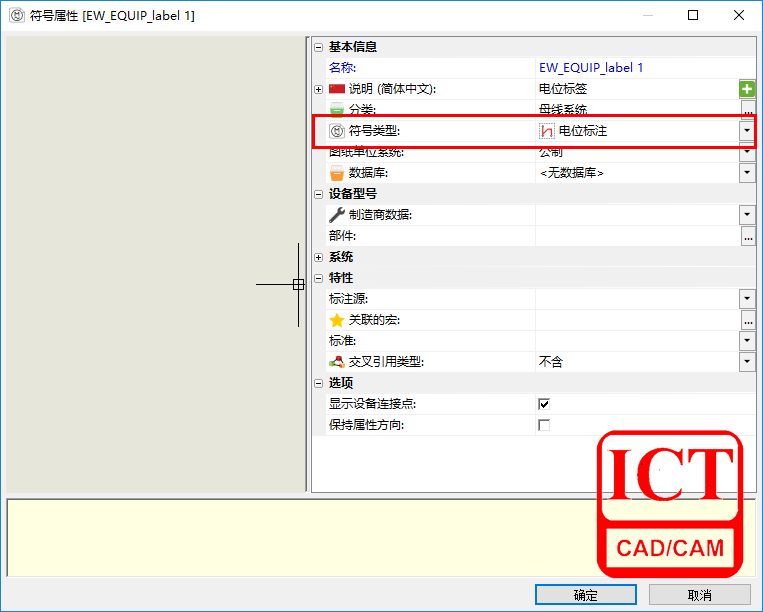

2.1 在符号库中创建一个新的符号，设置符号类型为“电位标注”，如图3所示；

图3

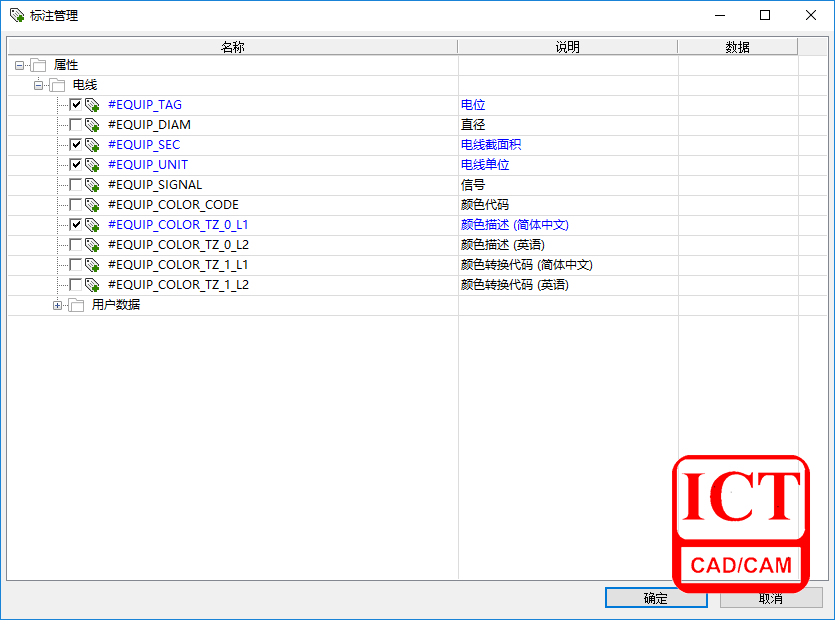

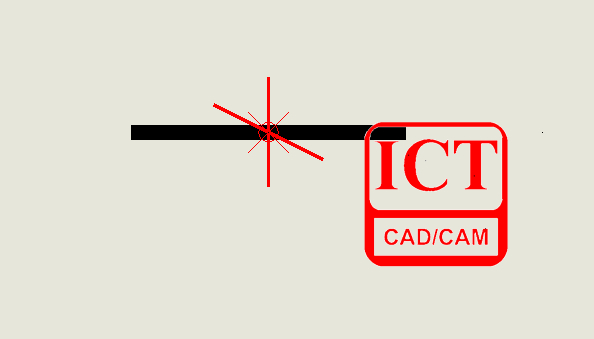

2.2 打开符号进行编辑，把需要显示的符号形状绘制出来，如图4所示，并添加需要显示的属性标注，如：线号，截面积，线径单位以及颜色等，如图5所示；

图4

图5

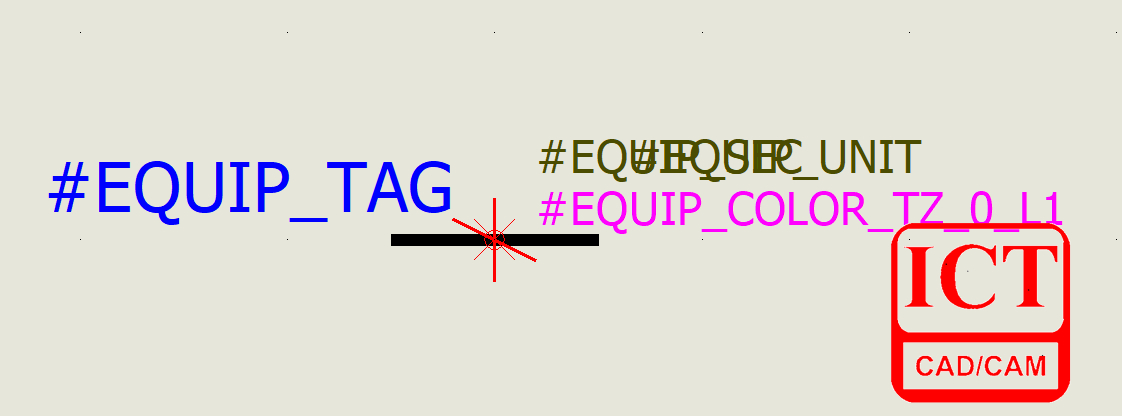

2.3 完成后，符号如图6所示。

图6

3、修改电位编号的显示类型

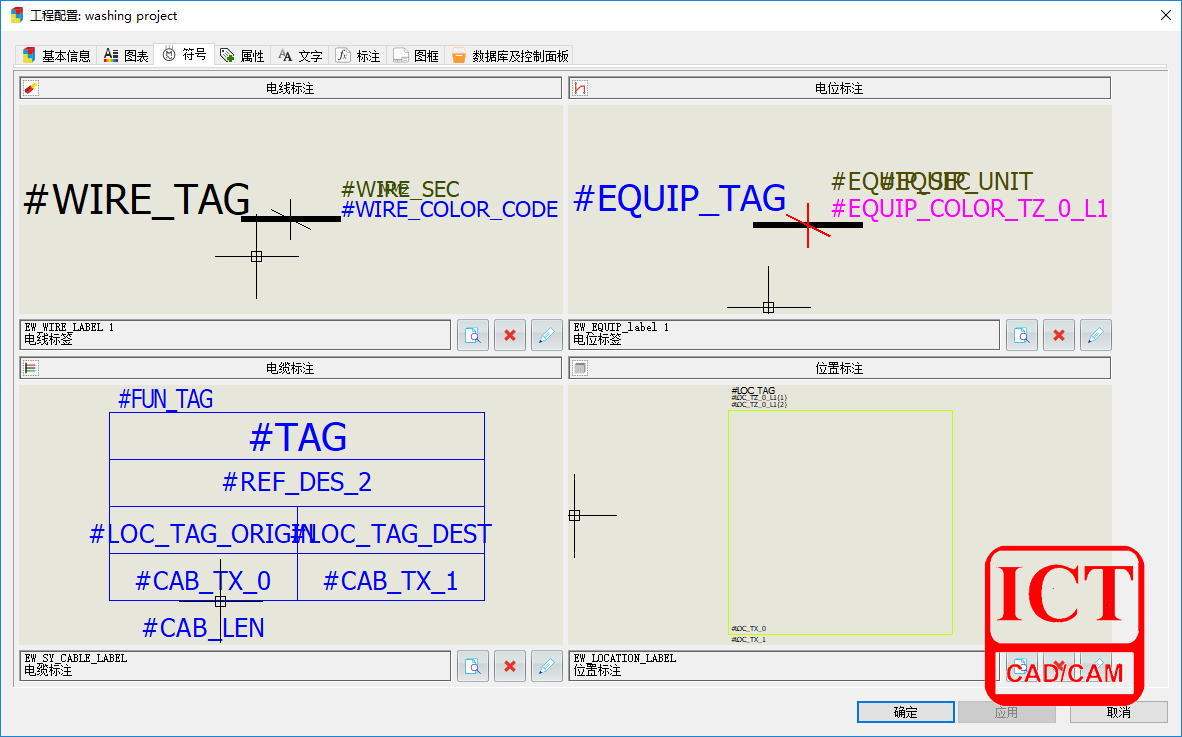

3.1 修改工程配置的电位标注的符号为前面创建的符号，如图7所示；

图7

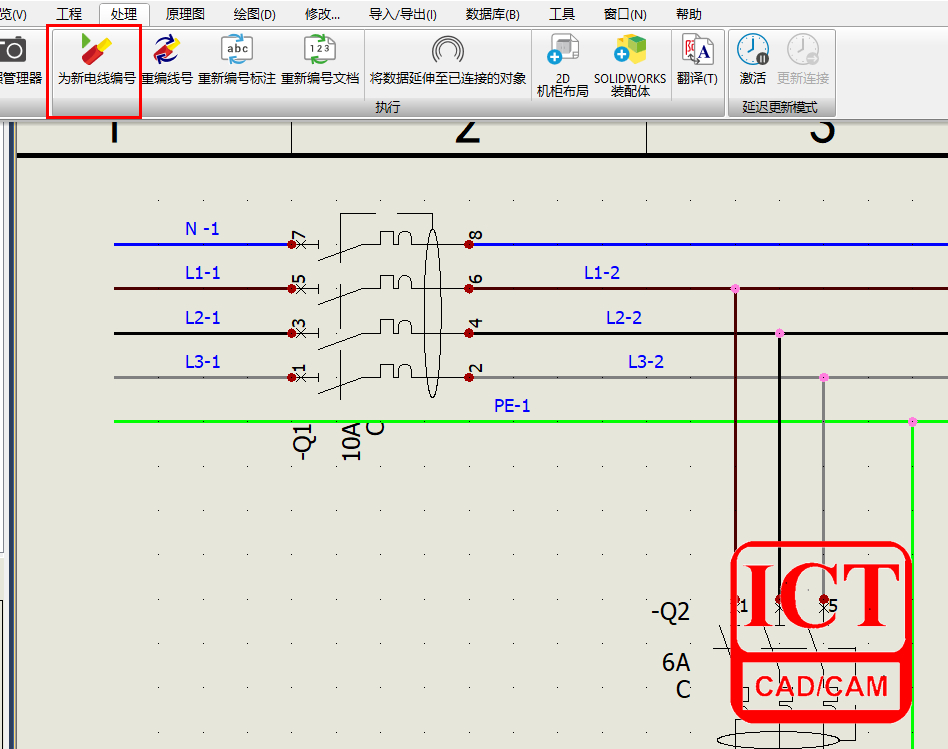

3.2 在设计完成的原理图中，先执行电线编号，如图8所示；

图8

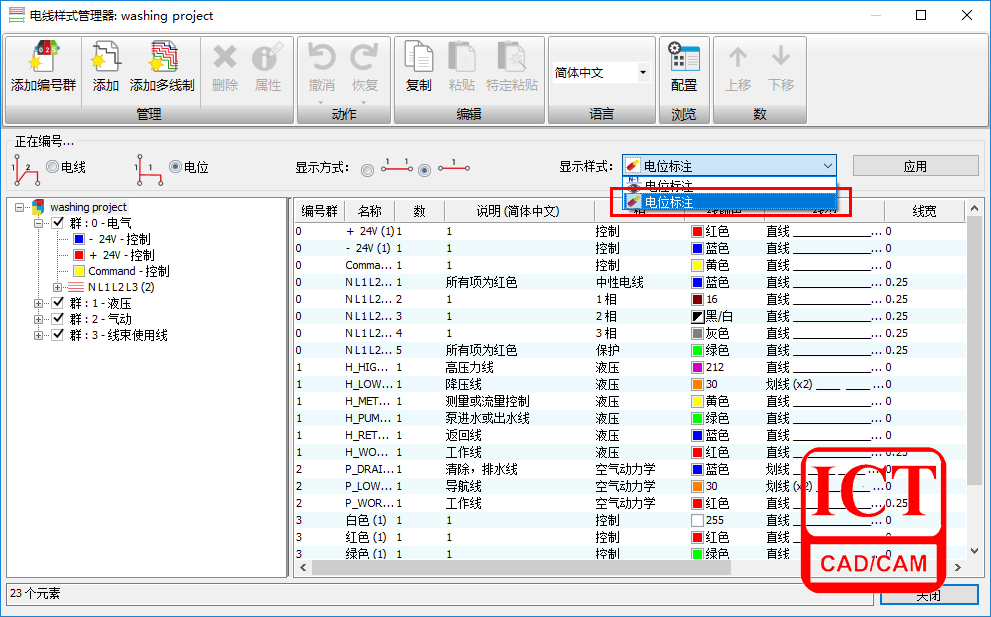

3.3 通过电线样式管理器修改显示样式为第二个“电位标注”，并点击 “应用”如图9所示；

图9

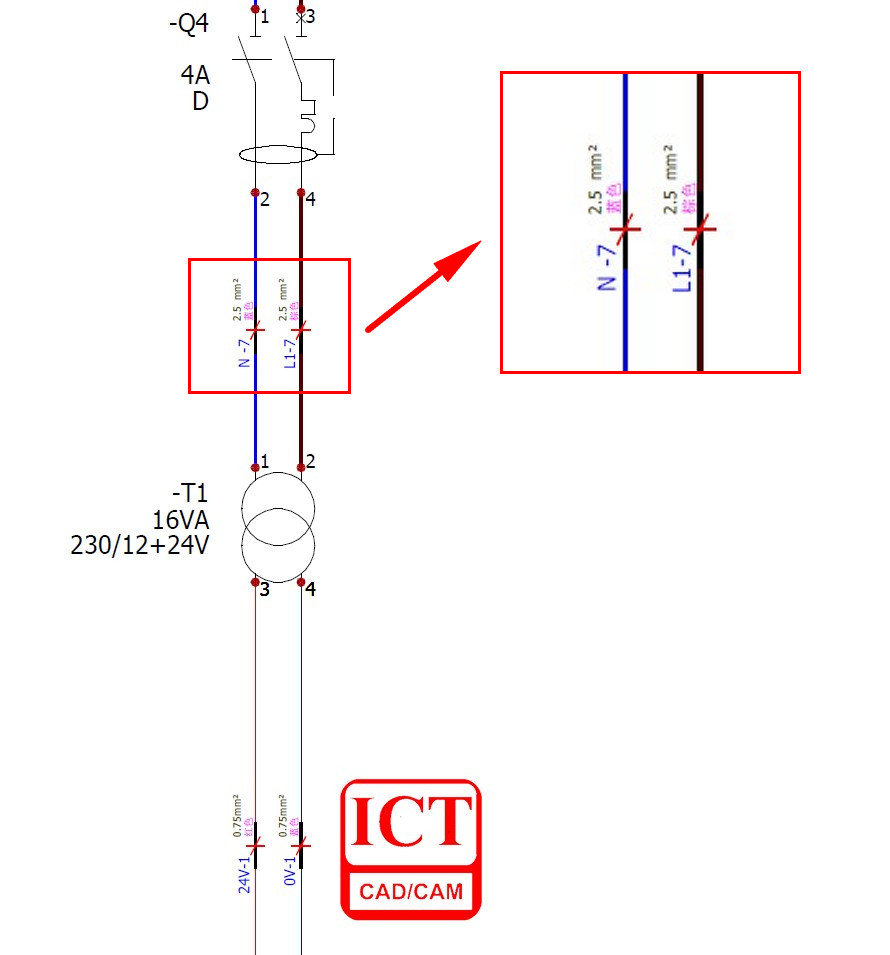

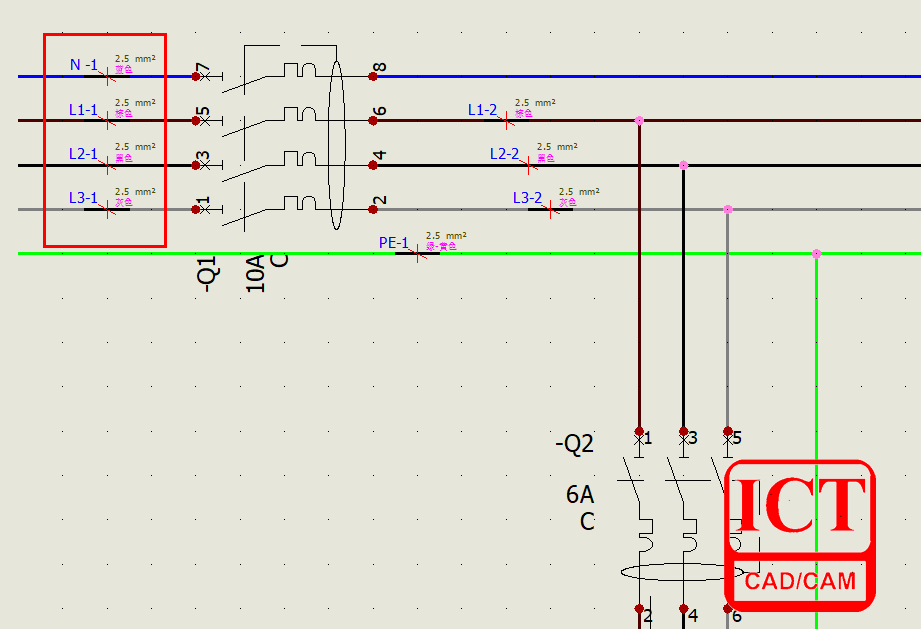

3.4 修改完成后，即可显示成我们需要的线标样式，如图10所示。

图10

如需显示电线标注的，则新建符号的类型选择为电线标注即可
