线束工程图的创建过程

2026-03-26 35

SOLIDWORKS Electrical:线束工程图可以这样做

ICT—Nicky Lin

摘要:线束设计目前应用非常广泛,例如汽车制造业、医疗设备制造业、家电制造业等。

关键字:线束、电气属性、线束长度、线束走线路径

正文

线束设计广泛应用于汽车、医疗、家电等行业,但传统手动操作效率低、易出错、成本高;SOLIDWORKS Electrical 线束设计功能按照原理图定义的电气线束进行自动布线,从而简化线束开发,同时消除错误。创建虚拟线束后,SOLIDWORKS Electrical 3D 可使用内置的工程图工具生成详细的装配工程图。这些工程图创建工具包括创建带零件序号的装配体、插接板或切割清单工程图以及相关 BOM 文档的功能。

操作步骤

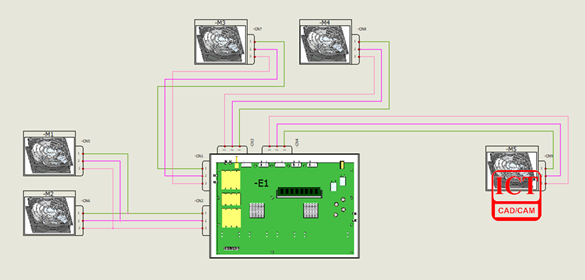

1. 绘制线束原理图

2. 设置线束

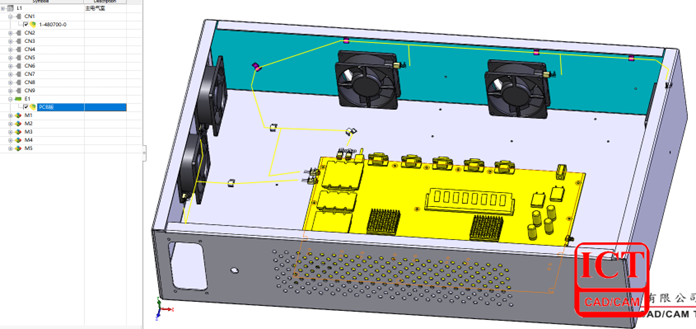

a) 把相同线束的连接器和电线关联到同一个线束中

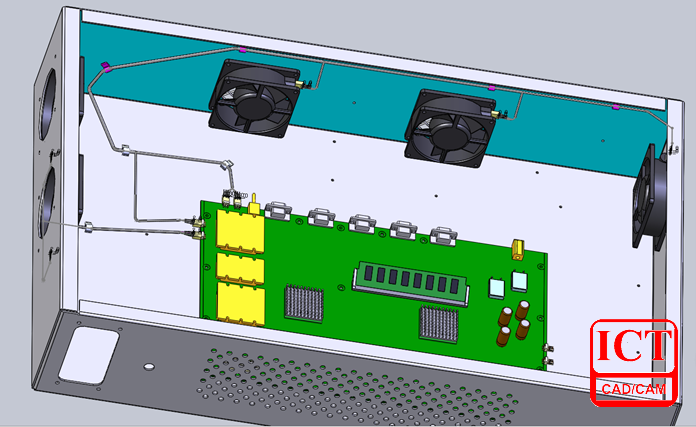

3. 插入连接器等设备模型并绘制线束走线路径

4. 执行线束布线

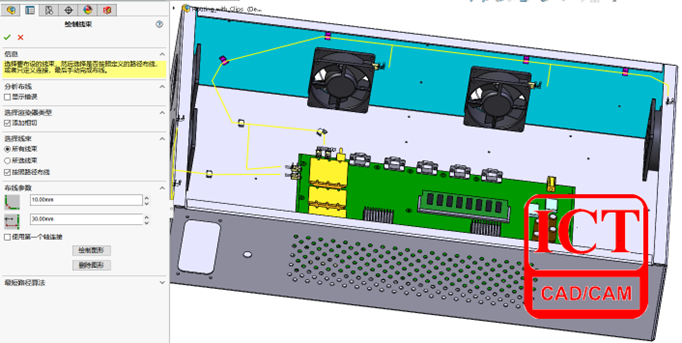

a) 设置布线参数

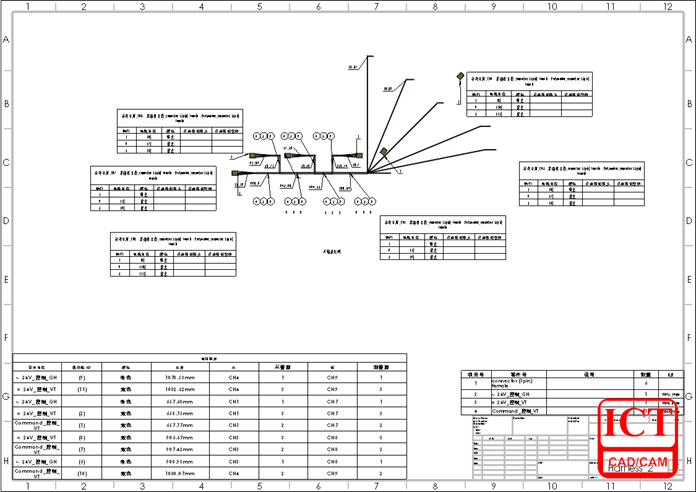

5. 平展线路并创建线束工程图

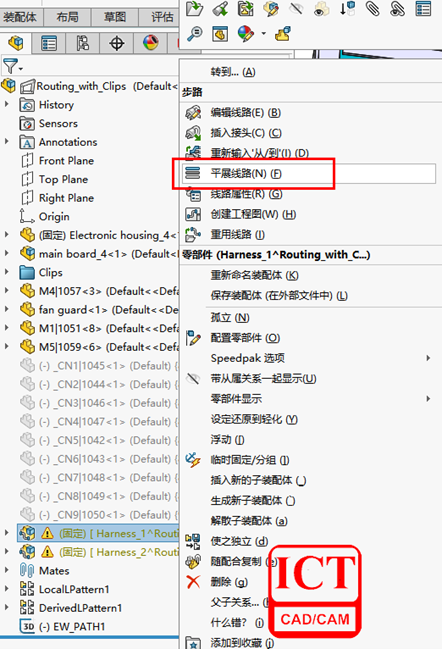

a) 选择需要制作工程图的线束进行平展线路

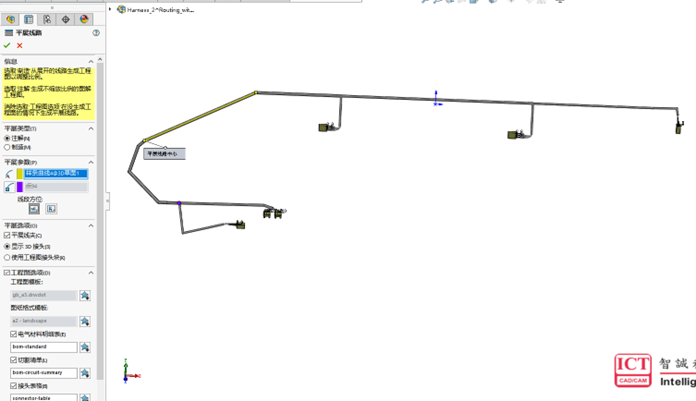

b) 设置平展的同时创建工程图

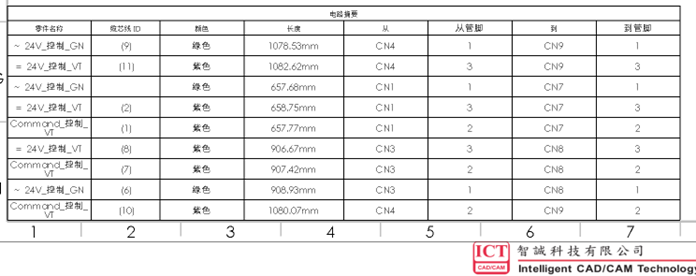

6. 插入带有电线属性的线束接线表

7. 以上就是线束工程图的制作过程,简单、便捷的操作,缩短手动制作工程图的时间,提高图纸的准确程度。

参考内容:SOLIDWORKS Electrical帮助文件
