电线即SWE中连接电气符号之间的导线，而称之为电线则说明它具有现实世界里电线的一些属性，因此这些“物理”电线就要像现实世界中一样，在布线前就确定用什么线径？什么颜色？这样有利于后面的应用。
一、电线的样式

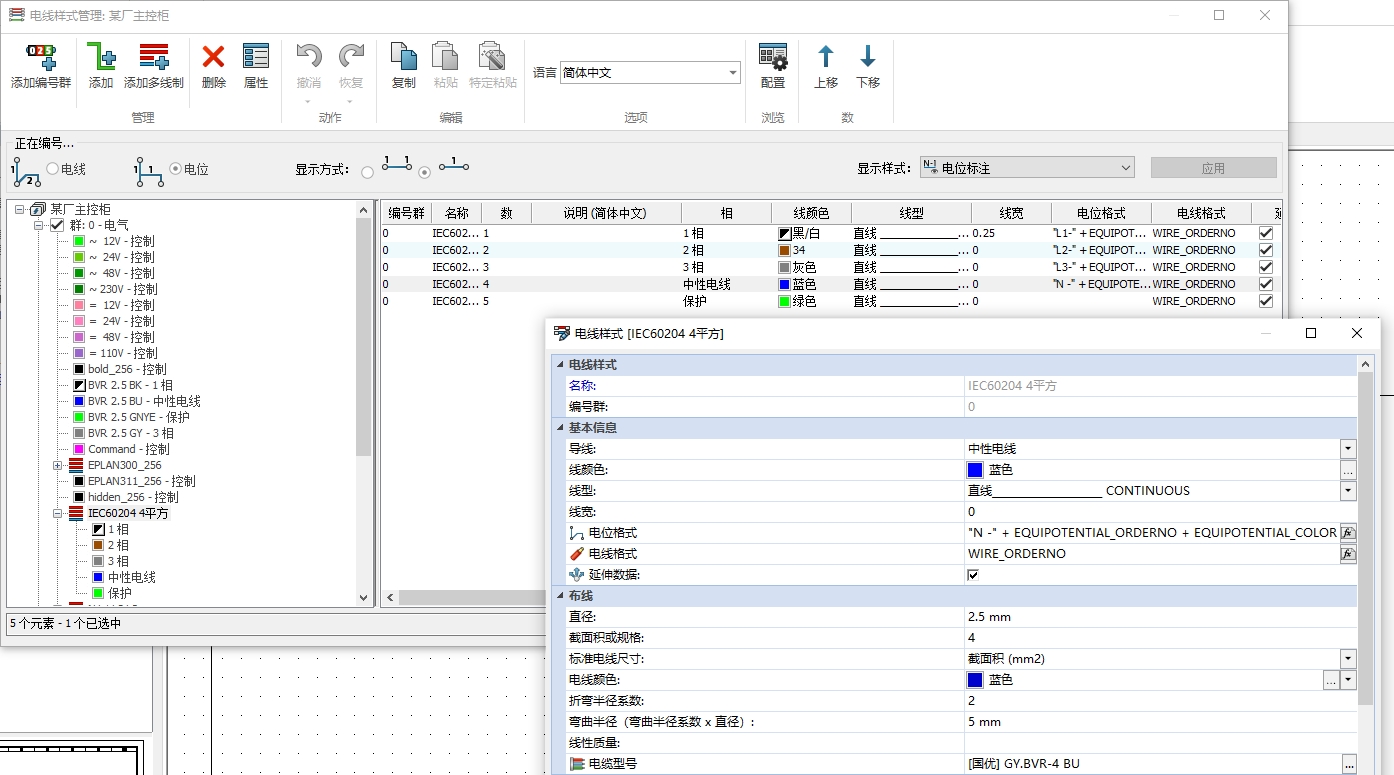

可以通过：电气工程>配置>电线样式 来设定，对话框里提供了添加和添加多线制来添加单线和多线的配置，在样式对话框中可以方便地对其物理属性修改。
二、如何绘制电线
区别与EPLAN的自动连线，SWE并不能在两个符号之间自动生成导线，不过SWE也对绘制进行了优化，你可以很方便地进行绘制。常见有两种操作：

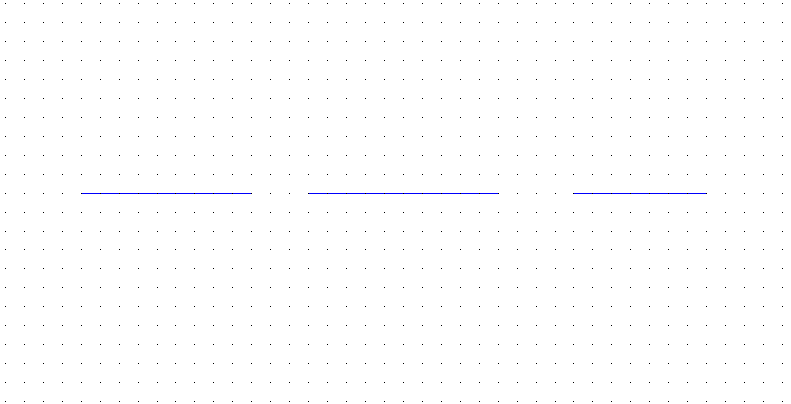

操作1：工具栏：原理图>绘制单线类型
操作2：工具栏：原理图>绘制多线
两种方法都可以将指定的电线绘制到图纸内，区别只是用一个电线样式画还是同时多个电缆样式画，在图纸内依次点击就可以绘制出来，同时软件还提供了3个选项用来应对不同情况。

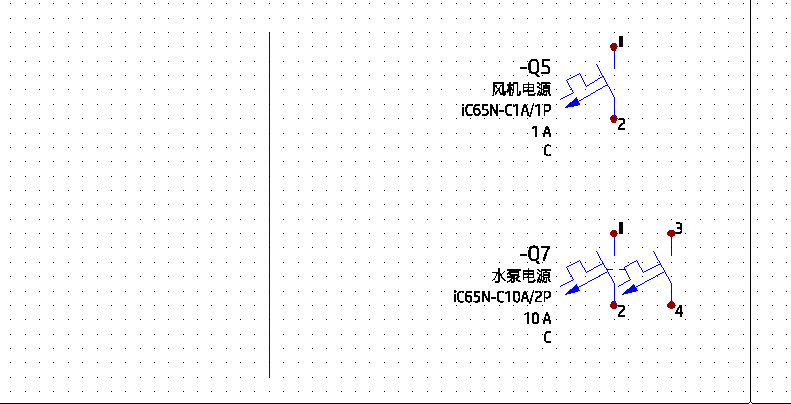

2.1 先画电线后放符号的绘制方法
如果图纸中存在电气元件符号，当电线穿过时，会自动分断并连接到符号的连接点上。如果拖出，则电线又会自动贯通（条件是电气工程>配置 基本信息-电线管理：取消允许使用开口式电缆

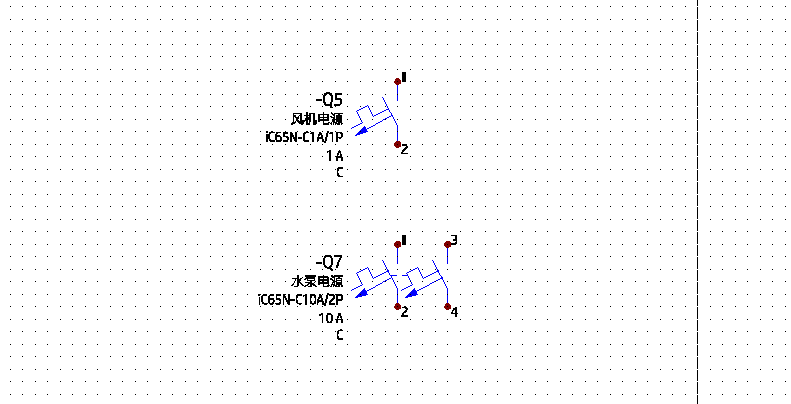

2.2 先放符号后画电线的绘制方法
区别与上者，先符号再画电线，此时不必连接各连接点，只需从头贯通到底，电线就会自动分断连接在各处，也是很方便。
三、分断电线的联通
对于中间有分断的电线，既可以通过拖拽控制点与目标接通，也可以通过重新补画实现接通
