SolidWorks Electrical在制作符号时，其符号属性对话框里的特性中有一个“交叉引用 类型”，它们决定了该符号与其设备（如接触器、继电器）其他部分之间的关联信息如何显示。简单来说，它定义了谁是“主设备”，谁是“子设备”，以及它们的位置信息如何互相引用。

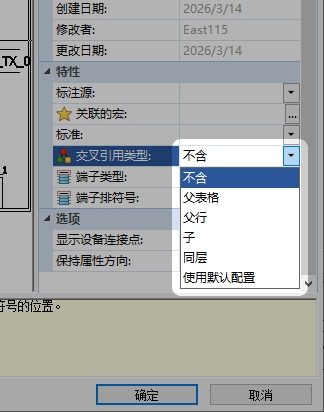

从下拉框中可以看到有6种选项，其含义和区别如下：
引用类型的区别
父表格
主设备，且其触点位置以表格/列形式展示缩略图，常用于接触器线圈、继电器线圈，会在底部自动生成一个图形块，包含触点引用的位置信息。
父行
同样用于主设备，但触点位置以行形式展示缩略图，常用于断路器、电机启动器，会在主设备符号右侧以行形式排列显示包含的子设备位置引用信息。
子
表示从属于父设备的符号，如触点，它不生成缩略图块，但会以纯文本形式显示在自己的标注(#CROSS_REF)中。
同层
无主副关系的关联符号，如带灯按钮，PLC分布式画法中的IO点，也是以纯文本形式显示在标注内，区别仅仅是无主副关系
不含
不参与交叉引用，常规符号如电源、端子、电机等，不生成交叉引用信息。
使用默认配置
由电气工程配置中基本信息下的交叉引用指定。
你Get到了吗？欢迎留言交流。
